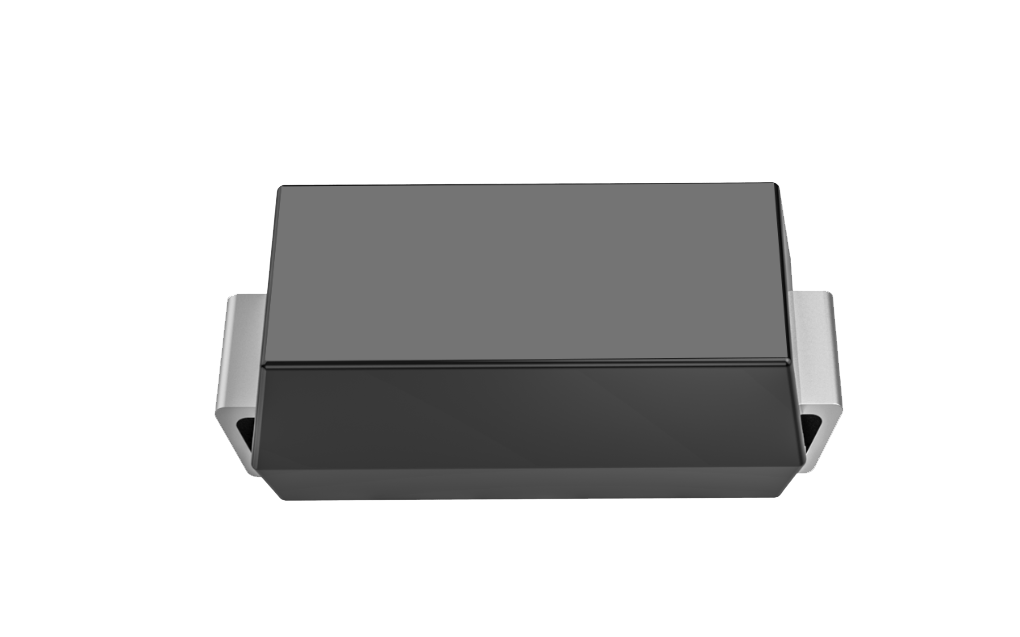

TVS是一种瞬态抑制二极管。顾名思义，它可以立即抑制高能二极管。结合压敏电阻，可以更好地理解这种二极管是一种夹紧二极管，类似于稳压二极管。它还能起到夹紧作用。其原理是在反向电压的作用下，将高瞬态能量快速降低到最低值，并将电压夹持到一定值，从而保护对ESD敏感的后级元件或设备。虽然TVS管与稳压二极管相似，但两者并不完全相同。例如，PN结和TVS二极管的PN结面积大于稳压二极管，因此其能承受的反向电流大于稳压二极管的反向电流。TVS二极管的正浪涌电流甚至可以达到数百个。例如，对于TVS二极管5KP54，其最大脉冲电流可以达到50A，这是稳压二极管无法比拟的。此外，TVS二极管的瞬时脉冲功率高达千瓦，而TVS二极管的瞬时脉冲压功率一般为几瓦。
TVS二极管工作原理
TVS二极管，又称瞬态抑制二极管，是一种广泛使用的新型高效电路保护装置，具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。TVS二极管的工作原理是瞬态(瞬态)电压抑制二极管，简称TVS装置。在规定的反向应用条件下，当承受高能瞬时过压脉冲时，其工作阻抗能立即降低到非常低的导通值，允许大电流通过，并将电压控制到预定水平，从而有效保护电子线路中的精密元件不受损坏。
瞬态（瞬态）电压抑制二极管称为TVS装置，在规定的反向应用条件下，当承受高能瞬时过压脉冲时，其工作阻抗可立即降低到非常低的导流值，允许大电流通过，电压达到预定水平，有效保护电子线路中的精密部件免受损坏。
TVS所能承受的瞬时脉冲功率可达10000瓦，其冲击时间仅为1ps(10^-12s)。
TVS允许在T=25℃、T=10ms条件下进行正浪涌电流，可达到50~200A。
双向TVS可以吸收正反两个方向的瞬时大脉冲功率，并将电压调节到预定水平。双向TVS适用于交流电路，直流电路一般采用单向TVS。

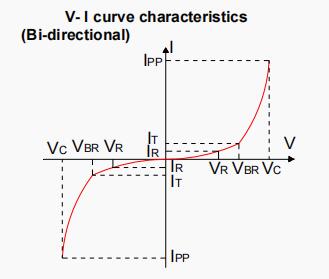

TVS二极管特性曲线图
如图所示，电压-电流曲线是否有点熟悉？是的，它类似于稳压二极管的曲线。对于TVS二极管，我们经常关注它可以工作的钳位电压。当电流达到一定值时，即当TVS二极管达到最小击穿电压VBR时，当达到最大电压VC时处于峰值，即TVS两端的最大电压值。
TVS二极管应用
TVS瞬态抑制二极管不仅可以用于直流，还可以用于通信。广泛应用于ESD保护、家用电器防雷、通信设备、电源、计算机系统、UPS系统等各种消费电子设备。如下图所示，它用于通信设备。对于ESD敏感的通信设备，TVS二极管应使用，并注意系统应良好接地。
TVS二极管，又称瞬态抑制二极管，是一种广泛使用的新型高效电路保护装置，具有极快的响应时间(亚纳秒)和相当高的浪涌吸收能力。当其两端受到瞬时高能量冲击时，TVS可以以极高的速度将两端之间的阻抗从高阻抗变为低阻抗，从而吸收瞬时大电流，将其两端的电压夹在预定值上，从而保护后面的电路元件不受瞬态高压峰脉冲的冲击。
TVS二极管检测方法
1.用万用表RTImes；1k档测量管道的质量。
对于单极TVS管，按照测量普通二极体的方法，可以测量其正反向电阻，一般正向电阻约为4k5，反向电阻为无限。
2.对于双向极端TVS管，任意更换红色、黑色表笔测量其两个引脚之间的电阻值应无限，否则，说明管道性能差或已损坏。
以上就是TVS二极管的相关信息，希望对您有所帮助。
