TVS二极管和ESD二极管很多人都分不清楚这二者的区别，甚至以为是同一种二极管，其实不是的，ESD二极管，也叫作TVS二极管阵列，是有很多个TVS二极管采用不同的分布设计成具有特殊功能的单路或多路保护器件，而TVS二极管则是瞬态电压抑制二极管，是在稳压二极管的制作工艺上发展出来的一种高效电路保护器件。

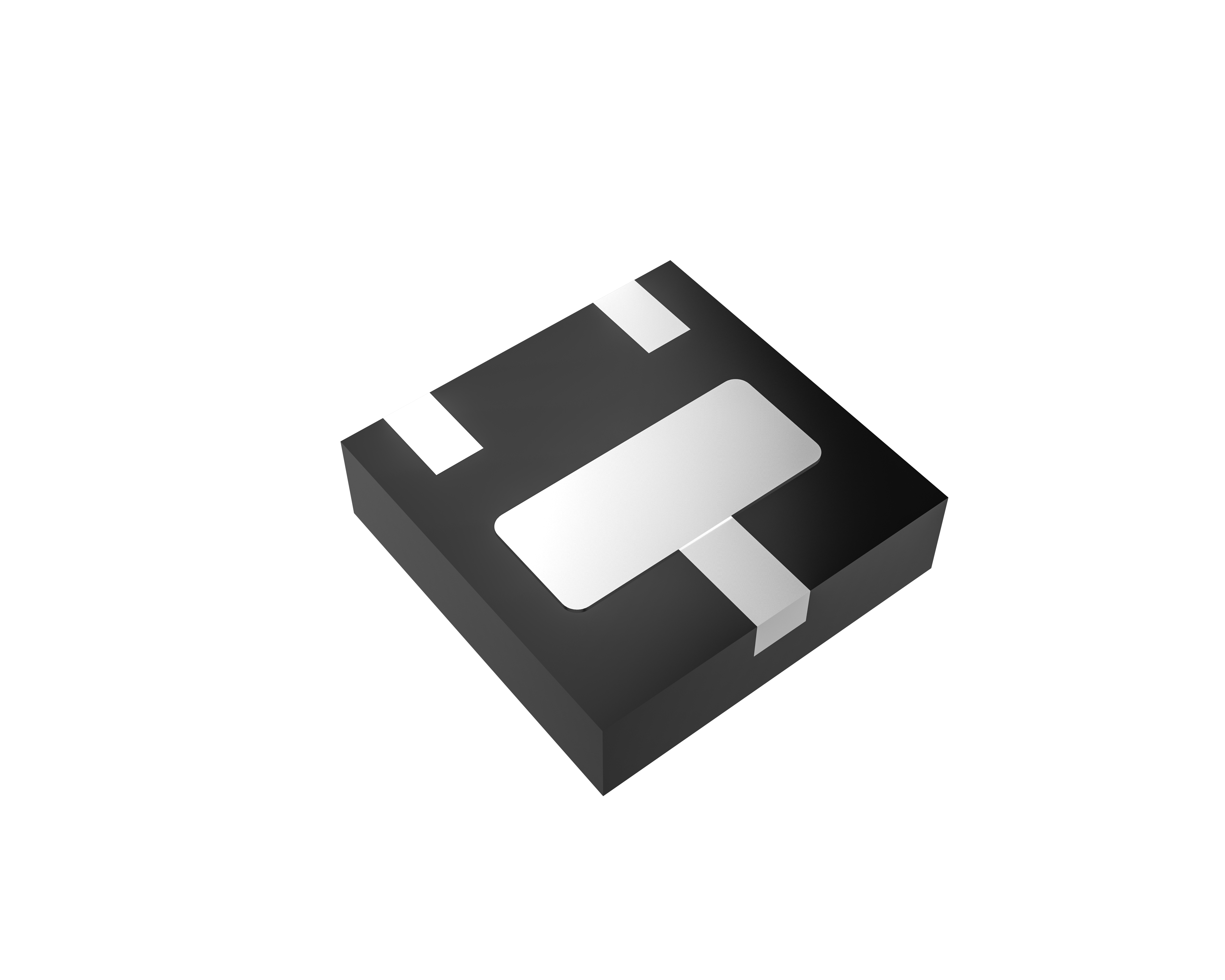

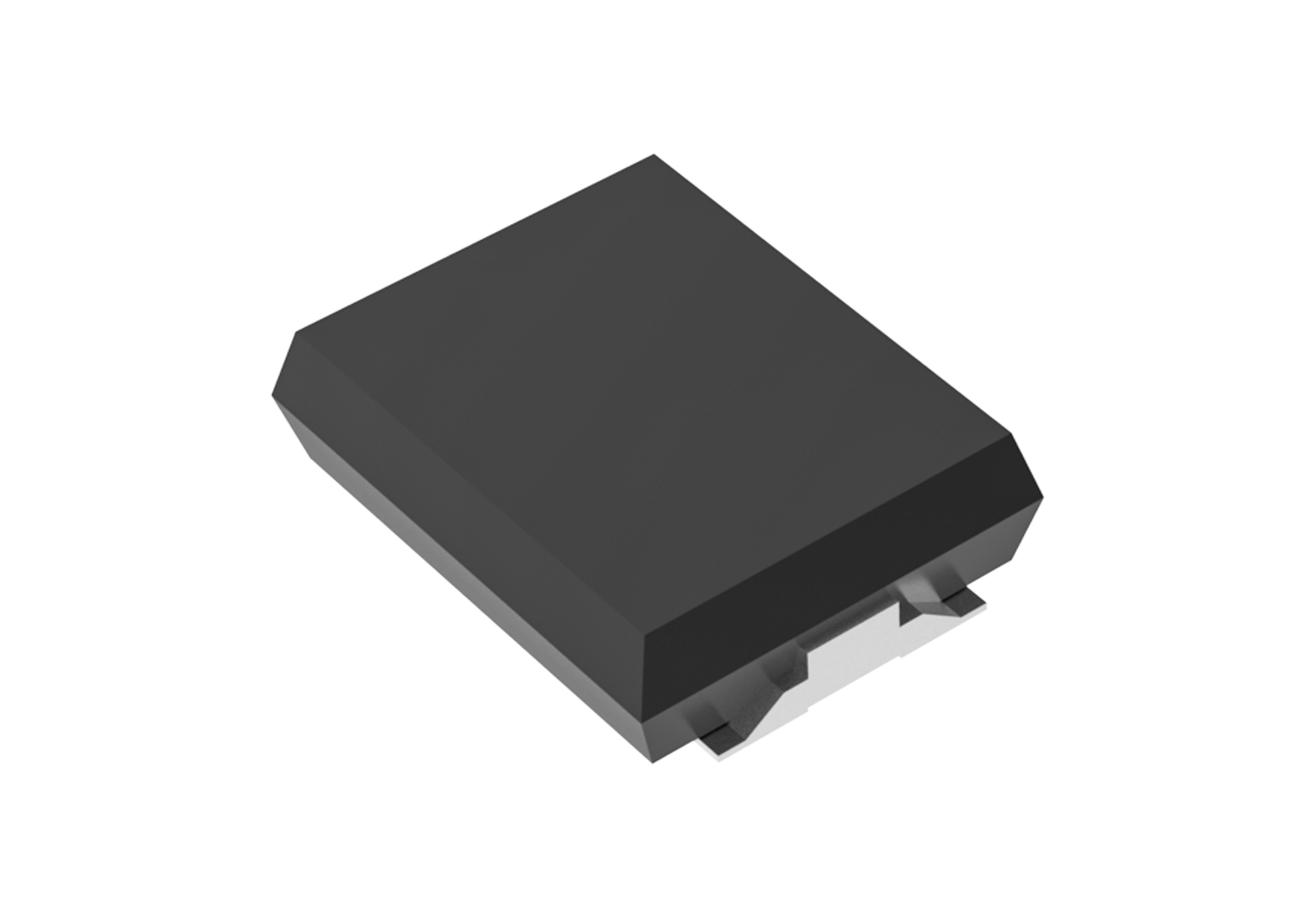

图1：TVS SMT-4封装 图2：ESD DFN2020-3L封装
关于这两者之间的区别，我们主要是从封装、功率和应用方面来看的。
我们谈论两件物品是否一直最直观的角度就是外观，对TVS和EDS二极管来说，他们的封装外形就是各不相同的。ESD二极管的封装主要是SOT-23、SOD-523、DFN0603-D、DFN1006-2L、SOD-323F、DFN-2L、SOD-323、SOT-353、DFN0603-2L、DFN2010-8L等等。而TVS二极管的封装外形则是DO-218AB、SMA/DO-214AC、SMB/DO-214AA、SMC/DO-214AB、SOD-123、DO-41、DO-15、DO-201、R-6/P600、NA等等。
虽然从工作原理上看ESD和TVS是相同的，但是功率方面差异较大，ESD二极管的功率一般都在50W、90W、100W、200W、350W、400W、450W、500W等，普遍比较低，而TVS二极管的功率则是200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、15000W、30000W，甚至还有超高功率的TVS二极管。
因为外形和功率都不一样，所以应用方面也各不相同。ESD二极管的主要功能是防静电，静电防护的前置条件就要求其电容值要足够地低，一般在1PF-3.5PF之间最好，主要应用于板级保护。而TVS二极管功能是防浪涌过电压，主要应用于初级和次级保护。
一般情况下我们选用ESD二极管的时候看中的主要是他的ESD rating （HBM/MM）、IEC61000-4-2的LEVEL和结电容。选用TVS二极管看中的却是击穿电压、箝位电压、工作电压、封装和功率。
总体而言，虽然两者差异比较大，但是在实际的使用中，两者二极管是关系非常紧密的，可以说是相辅相成，各自在电路中发挥自身的优势，更好的保护电路安全，在实际应用中具体选用什么型号什么类别的二极管，还需要在专业技术工程师的指导下选择。
