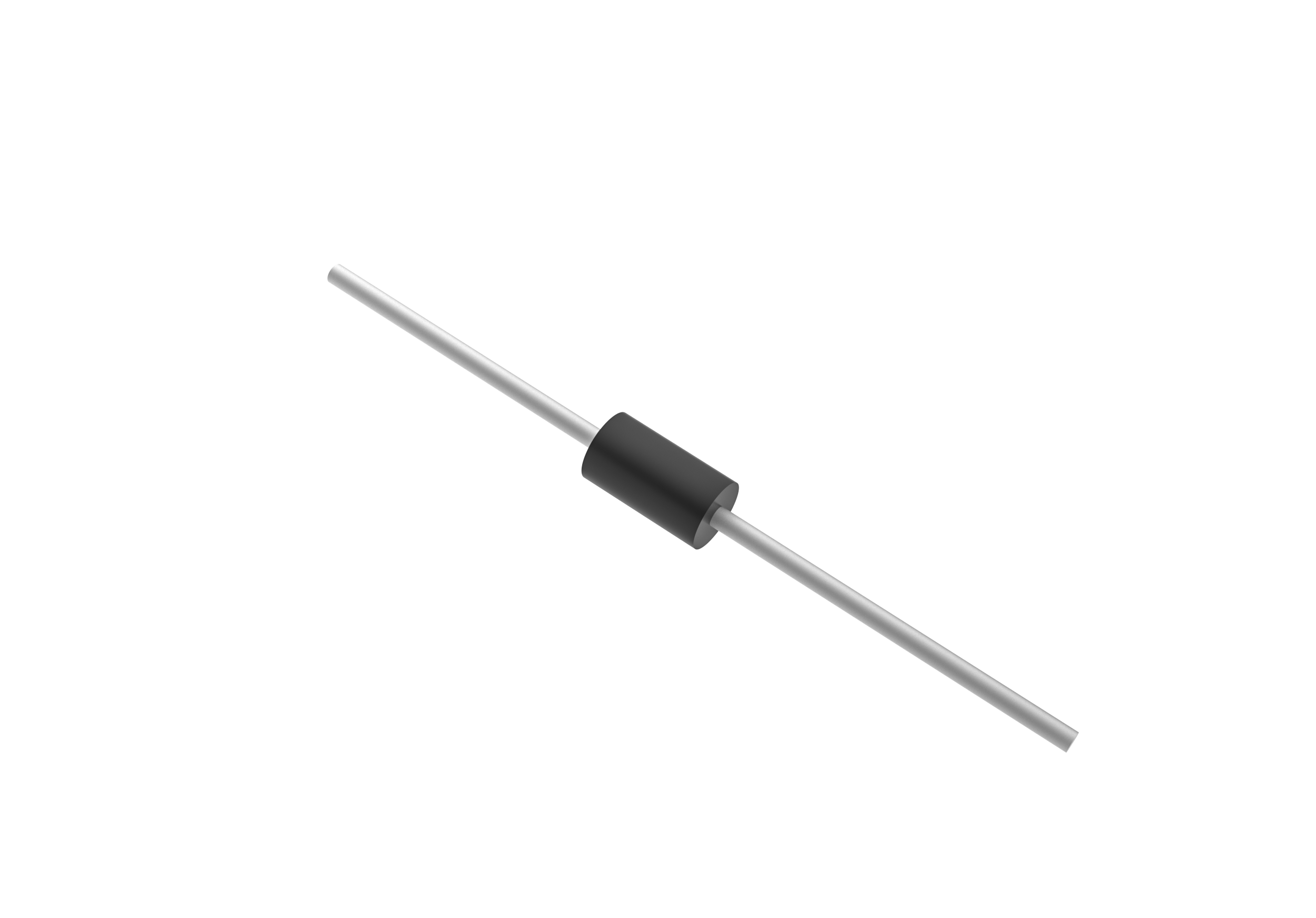

TVS二极管，又称瞬态抑制二极管，是一种广泛使用的新型高效电路保护装置，具有极快的响应时间(亚纳秒)和相当高的浪涌吸收能力。当其两端受到瞬时高能量冲击时，TVS可以以极高的速度将两端之间的阻抗从高阻抗变为低阻抗，从而吸收瞬时大电流，将其两端的电压夹在预定值上，从而保护后面的电路元件不受瞬态高压峰脉冲的冲击。
- TVS二极管工作原理。
瞬态电压抑制二极管称为TVS，在规定的反向应用条件下，当承受高能瞬时过压脉冲时，其工作阻抗可立即降低到非常低的导流值，允许大电流通过，电压达到预定水平，有效保护电子线路中的精密部件免受损坏。
TVS所能承受的瞬时脉冲功率可达数千瓦，其冲击时间仅为1ps(10^-12s)。
TVS允许在T=25℃、T=10ms条件下进行正浪涌电流，可达到50~200A。
双向TVS可以吸收正反两个方向的瞬时大脉冲功率，并将电压调节到预定水平。双向TVS适用于交流电路，直流电路一般采用单向TVS。
- TVS二极管检测方法。
1.用万用表RTImes；1k档测量TVS管的质量。
对于单极TVS管，按照测量普通二极体的方法，可以测量其正反向电阻，一般正向电阻约为4k5，反向电阻为无限。
2.对于双向极端TVS管，任意更换红色、黑色表笔测量其两个引脚之间的电阻值应无限，否则，说明管道性能差或已损坏。
- 测量双向可控硅极性的方法：
(1)将三用电表放在Rx1档，测量三接脚，如表所示，T1与G之间的电阻为20至50姆，所以另一个接脚为T2。
(2)将三用电表放置在Rx1档位，将测试棒分别连接到可控硅的T2和T1，然后用导线将T2和G连接起来，然后将T2和T1之间的低电阻(可控硅已被触发)设置为R1。
(3)用三用电表分别测量T2和G，然后用导线将T2和T1连接起来，然后在T2和G之间显示低电阻(可控硅已被触发)，将其设置为R2，通常R1小于R2，然后可以区分T1和G。
以上就是TVS二极管的工作原理，TVS二极管及双向可控硅极性检测方法，希望对您有所帮助。
