TVS管也称为瞬态抑制二极管。TVS管用于吸收浪涌功率。它能在短时间内承受反向电压，使两极之间的电压钳位于特定电压上，避免对后电路的影响。简而言之，它是通信和其他产品中常见的过压保护。连接时，电路电源和接地端必须向相反方向工作，类似于稳压二极管，但不需要限流电阻。
压敏电阻也有类似的效果，但TVS管的性能优于压敏电阻，尤其是反向导电时间，比压敏电阻快很多，反向泄漏电流小很多，使得工作温度更高。
在规定的反向应用条件下，当承受高能瞬时过压脉冲时，其工作阻抗可立即降低到非常低的导流值，允许大电流通过，并将电压调整到预定水平，有效保护电子线路中的精密元件免受损坏。
最小的TVS管比白糖粒小，但可以释放高达2万伏的电荷！保护手机、数码相机、数码相机、MP3播放器和MP3播放器。它的反应时间不到半纳秒，可以快速处理释放的静电。这种新型TVS管不仅可以用来制造更小更复杂的电子设备，还可以帮助提高产品的可靠性和质量。

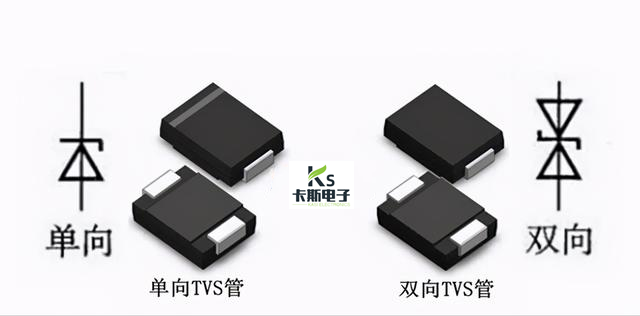

TVS管可分为单极性和双极性，可分为单向TVS管和双向TVS管。如何区分？一般情况下单向TVS一端标有细色环，与正极相连；双向TVS管中间标有两个环，或者没有标记，没有极性。
双向TVS管可以从正向和反向吸收瞬时大脉冲功率，并将电压调整到预定水平。双向TVS管适用于交流电路，直流电路一般采用单向TVS管。在规定的脉冲条件下，设备允许通过最大脉冲峰值电流。瞬态脉冲功率的最大值是IPP和最大电压VC(MAX)的乘积。
单向TVS管的正向特性与普通稳压二极管相同。反向击穿拐点类似于直角作为硬击穿，这是一种典型的PN结雪崩装置。从击穿点到VC值对应的曲线段表明，当存在瞬时过压脉冲时，设备电流急剧增加，反向电压上升到位置电压值，并保持在此水平。
应正确选择TVS，使额定瞬态脉冲功率PPR大于保护装置或线路可能出现的最大瞬态浪涌功率。在规定的测试电流I(BR)下，设备两端的电压称为故障电压。二极管成为该地区低阻抗的通道。
双向TVS管的V-I特性曲线图
如图所示，双向TVS管的V-I特征曲线就像两个单向TVS的“背靠背组合”，正反两个方向均具有相同的雪崩击穿特征和钳位特性。正反击穿电压的对称关系如下：0.9≤V(BR)/V(BR)(反向)≤1.1。一旦其两端的干扰电压超过钳位电压就会立刻呗抑制，所以双向的TVS管在交流回路的应用中十分“受宠”。
以上就是双向双向TVS管的相关小知识，希望对您有所帮助~
