瞬态抑制二极管简称TVS (Transient Voltage Suppressor )，TVS的电气特性由PN结面积，参杂浓度及晶片阻质决定的，其耐突波电流的能力与其PN结面积成正比。
原理: TVS用于瞬间突波之抑制，与受保护器件并联。在正常工作状态下，TVS对受保护线路呈高阻抗状态，当瞬间电压超过其击穿电压时，TVS就提供一个低阻抗的路径予瞬间电流。使得流向被保护元器件的瞬间电流转而分流到TVS二极体，而受保护元器件两端的电压被限制在TVS两端的钳制电压(Clamping Voltage) 。当这个过压条件消失后，TVS二极体又将恢复到高阻抗状态。
特点：反映速度快(为pS级) ，体积小，钳位电压低，可靠性高。10/1000 μ s波脉冲功率从400W ～30000W ，脉冲峰值电流从几安～几百安。常用的TVS管的击穿电压有从5V到550V的系列值。且可靠性高，在TVS管规范之工作范围内，性能可靠，不易劣化，使用寿命长。
应用： TVS广泛应用于半导体及敏感零件的保护，二级电源和信号电路的保护，以及防静电等。

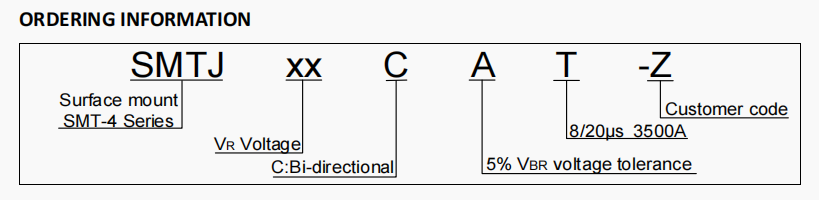

命名方式：比较常见的TVS管的型号由三部分组成：系列名+电压值+单/双向符号。
系列名代表不同的峰值脉冲功率和封装形式：

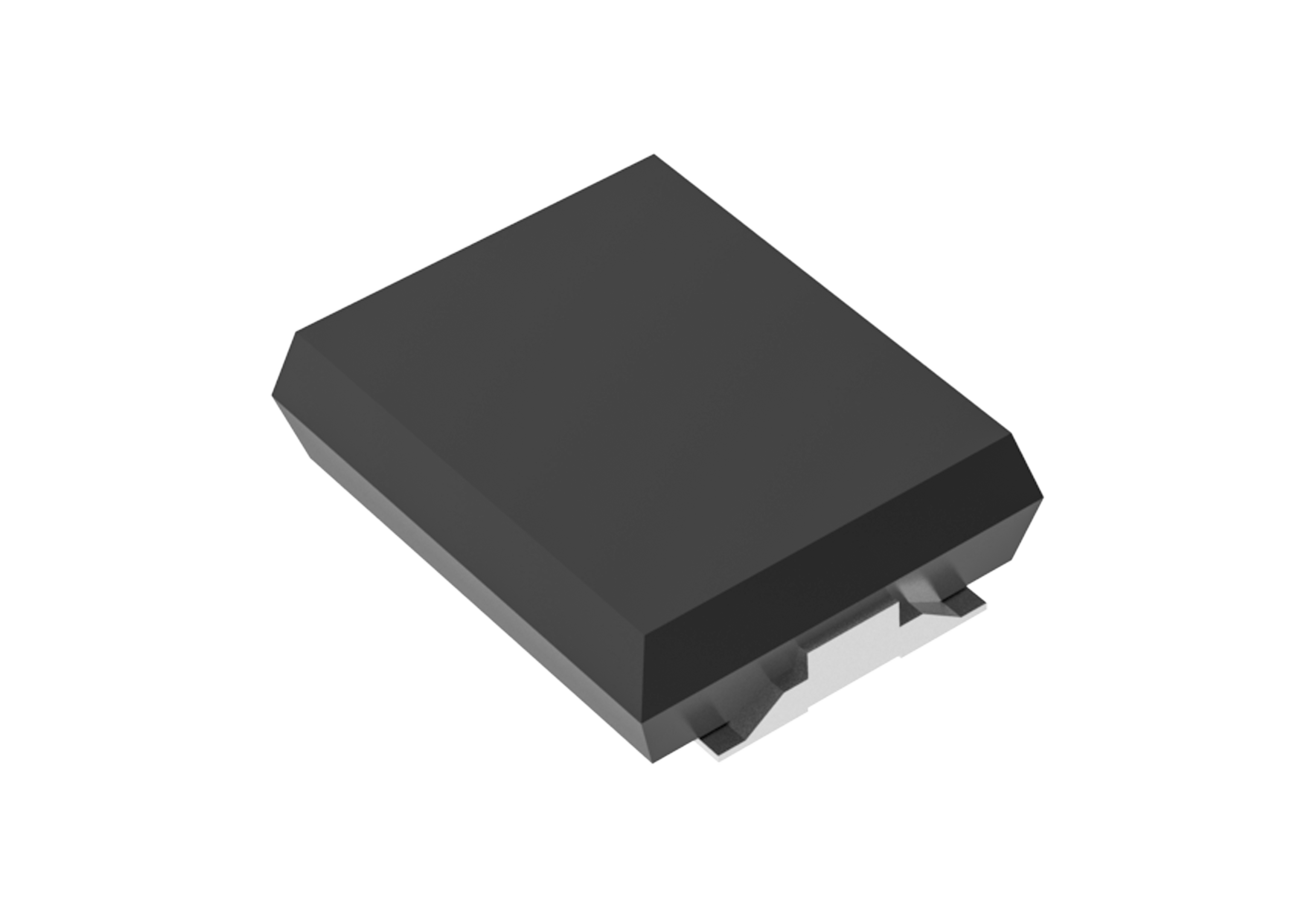

- SMAJ 、SMBJ 、SMCJ 、SMDJ表示贴片封装：分别代表的峰值脉冲功率为400W 、600W 、1500W和3000W ；
- 其他系列名表示同轴引线封装：P4KE为400W 、P6KE为600W 、1.5KE为1500W ，SA为500W 、3KP为3000W ，其余类推（型号名KP或KPA前面的数字表示kW数）。
系列名后的数字代表击穿电压标称值或反向断态电压值：
- P4KE 、P6KE 、1.5KE系列中代表击穿电压标称值（VBR ）；
- 其他系列中代表反向断态电压值（VRWM ）。
PS：A表示单向，CA表示双向。
